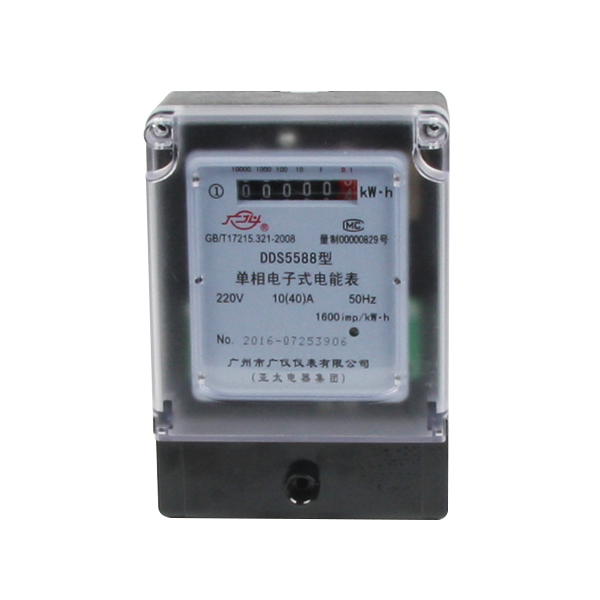

ENDDS5588型單相電子式電能表
產品概述
DDS5588型電子式單相電能表按GB/T17215，321-2008(IDTIEC1036;1996)標準進行生產，用于測量額定頻率為50HZ，額定電壓為220V單相交流有功電能表。該產品采用計量電能的專用大規模集成電路和SMT技術，以確保計量精度和可靠性，為使規格
參比電壓：220V
參比頻率：50HZ
精度等級：1.0 2.0
基本電流（A):1.5(6) 2.5(10) 5(20) 10(40) 15(60)
主要結構及工作原理
用戶消耗的電能，通過對分壓器，公流器上的信號進行取樣，送到放大和乘法器電路，乘積信號經過積分和VIF變換，經邏輯分頻電路輸出，驅動步進式計度器或驅動LED顯示器計量電能。
選擇
用戶應根據******的實際使用功率，合理選擇上述規格，才能正確記錄用電量，選用規格過大或過小，會造成計度不準或發熱燒毀等現象。
安裝和接線
電能表在出廠前經檢驗合格，并加蓋鉛封，即可安裝使用。
電能表應安裝在室內，安裝表的底板應固定在堅固，耐火的墻上，建議安裝高度1.8米，標準工作溫度為-20度-+45度，極限工作溫度為-30度+55度，空氣中應無腐蝕性氣體。
停后數據不丟失，使用步進電機計度器。
